1.개요
옥외소화전 설비는 건물의 아래층(1 ~ 2층)의 초기의 화재뿐만이 아니라 본격적인 화재에도 적합하게 되며, 인접한 건물로의 연소의 방지를 위해서 건축물 외부로부터의 소화작업을 실시를 하기 위하여 사용 되는 설비로서 자위소방대가 사용을 하게 되는 것은 물론이고, 소방서의 소방대 또한 사용이 가능하도록 하게 된 소화설비를 말을 한다.
2.옥외소화전 종류
옥외소화전 설비는 수원, 가압송수장치, 옥외소화전, 배관 등으로서 구성이 됨을 보이며, 옥내소화전 설비와 거의 비슷한 면을 보이게 된다. 단, 화재 시에나 또는 인접한 건물의 연소에 대처를 하지 않게 되면 안 되기 때문에 옥내소화전 설비에 비해서 그 방수압력이 높음을 보이고, 방수량 또한 많음을 보이며, 소화성능을 확대를 하게 된 것이다.
2.1옥외소화전계통도
사진 설명을 입력하세요.

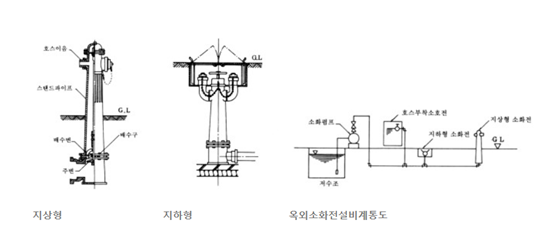

옥외소화전설비의 계통도
사진 설명을 입력하세요.

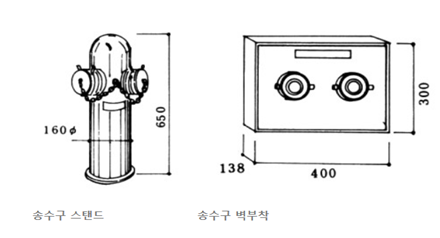

2.2연결송수관 송수구(사이어뮤즈코넥션)
사진 설명을 입력하세요.

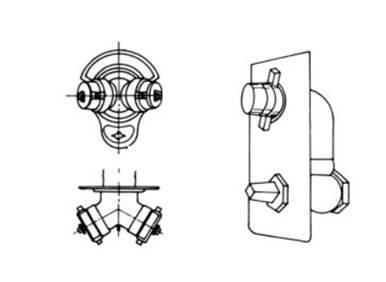

2.3연결송수관 송수구
사진 설명을 입력하세요.
3.용어의 정의 및 설치기준
1. "고가수조"란 구조물 또는 지형지물 등에 설치하여 자연낙차 압력으로 급수하는 수조를 말한다.
2. "압력수조"란 소화용수와 공기를 채우고 일정압력 이상으로 가압하여 그 압력으로 급수하는 수조를 말한다.
3. "충압펌프"란 배관 내 압력손실에 따른 주펌프의 빈번한 기동을 방지하기 위하여 충압역할을 하는 펌프를 말한다.
4. "연성계"란 대기압 이상의 압력과 대기압 이하의 압력을 측정할 수 있는 계측기를 말한다.
5. "진공계"란 대기압 이하의 압력을 측정하는 계측기를 말한다.
6. "정격토출량"이란 정격토출압력에서의 펌프의 토출량을 말한다.
7. "정격토출압력"이란 정격토출량에서의 펌프의 토출측 압력을 말한다.
8. "개폐표시형밸브"란 밸브의 개폐여부를 외부에서 식별이 가능한 밸브를 말한다.
9. "기동용수압개폐장치"란 소화설비의 배관내 압력변동을 검지하여 자동적으로 펌프를 기동 및 정지시키는 것으로서 압력챔버 또는 기동용압력스위치 등을 말한다.
10. "급수배관"이란 수원으로부터 옥외소화전방수구에 급수하는 배관을 말한다.
11. "가압수조"란 가압원인 압축공기 또는 불연성 고압기체에 따라 소방용수를 가압시키는 수조를 말한다.
3.1수원
① 옥외소화전설비의 수원은 그 저수량이 옥외소화전의 설치개수(옥외소화전이 2개 이상 설치된 경우에는 2개)에 7㎥를 곱한 양 이상이 되도록 하여야 한다.
② 삭 제 <2015.1.23.>
③ 삭 제 <2015.1.23.>
④옥외소화전설비의 수원을 수조로 설치하는 경우에는 소방설비의 전용수조로 하여야 한다. 다만, 다음 각 호의 어느 하나에 해당하는 경우에는 그러하지 아니하다.
1. 옥외소화전펌프의 후드밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함한다. 이하 같다)를 다른 설비(소방용설비 외의 것을 말한다. 이하 같다)의 후드밸브 또는 흡수구보다 낮은 위치에 설치한 때
2. 제5조제2항에 따른 고가수조로부터 옥외소화전설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때
⑤제1항과 제2항에 따른 저수량을 산정함에 있어서 다른 설비와 겸용하여 옥외소화전설비용 수조를 설치하는 경우에는 옥외소화전설비의 후드밸브·흡수구 또는 수직배관의 급수구와 다른 설비의 후드밸브·흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.
⑥옥외소화전설비용 수조는 다음 각 호의 기준에 따라 설치하여야 한다.
1. 점검에 편리한 곳에 설치할 것
2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것
3. 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 하여야 한다.
4. 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것
5. 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것
6. 수조의 밑부분에는 청소용 배수밸브 또는 배수관을 설치할 것
7. 수조의 외측의 보기 쉬운 곳에 "옥외소화전설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 하여야 한다.
8. 옥외소화전펌프의 흡수배관 또는 옥외소화전설비의 수직배관과 수조의 접속부분에는 "옥외소화전설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 옥외소화전펌프가 설치되고 옥외소화전펌프에 제5조제1항제13호에 따른 표지를 설치한 때에는 그러하지 아니하다.
3.2가압송수장치
① 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다.
1. 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것
2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것
3. 해당 특정소방대상물에 설치된 옥외소화전(2개 이상 설치된 경우에는 2개의 옥외소화전)을 동시에 사용할 경우 각 옥외소화전의 노즐선단에서의 방수압력이 0.25 ㎫ 이상이고, 방수량이 350ℓ/min 이상이 되는 성능의 것으로 할 것. 이 경우 하나의 옥외소화전을 사용하는 노즐선단에서의 방수압력이 0.7 ㎫을 초과할 경우에는 호스접결구의 인입측에 감압장치를 설치하여야 한다.
4. 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그러하지 아니하다.
5. 펌프의 토출측에는 압력계를 체크밸브 이전에 펌프토출측 플랜지에서 가까운 곳에 설치하고, 흡입측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축 펌프의 경우에는 연성계 또는 진공계를 설치하지 아니할 수 있다.
6. 가압송수장치에는 정격부하운전 시 펌프의 성능을 시험하기 위한 배관을 설치할 것. 다만, 충압펌프의 경우에는 그러하지 아니하다.
7. 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것. 다만, 충압펌프의 경우에는 그러하지 아니하다.
8. 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것. 다만, 아파트·업무시설·학교·전시시설·공장·창고시설 또는 종교시설 등으로서 동결의 우려가 있는 장소에 있어서는 기동스위치에 보호판을 부착하여 옥외소화전함 내에 설치할 수 있다.
9. 기동용수압개폐장치(압력챔버)를 사용할 경우 그 용적은 100ℓ 이상의 것으로 할 것
10. 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음 각 목의 기준에 따른 물올림장치를 설치할 것
가. 물올림장치에는 전용의 수조를 설치할 것
나. 수조의 유효수량은 100ℓ 이상으로 하되, 구경 15㎜ 이상의 급수배관에 따라 당해수조에 물이 계속 보급되도록 할 것
11. 기동용수압개폐장치를 기동장치로 사용할 경우에는 다음 각 목의 기준에 따른 충압펌프를 설치할 것. 다만, 옥외소화전이 1개 설치된 경우로서 소화용 급수펌프로도 상시 충압이 가능하고 다음 가목의 성능을 갖춘 경우에는 충압펌프를 별도로 설치하지 아니할 수 있다.
가. 펌프의 토출압력은 그 설비의 최고위 호스접결구의 자연압보다 적어도 0.2 ㎫이상 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것
나. 펌프의 정격토출량은 정상적인 누설량보다 적어서는 아니 되며, 옥외소화전설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지하여야 한다.
12. 내연기관을 사용하는 경우에는 다음 각 목의 기준에 적합한 것으로 할 것.
가. 내연기관의 기동은 제8호의 기동장치를 설치하거나 또는 소화전함의 위치에서 원격조작으로 가능하고 기동을 명시하는 적색등을 설치할 것
나. 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것
13. 가압송수장치에는 "옥외소화전펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 하여야 한다.
14. 가압송수장치가 기동이 된 경우에는 자동으로 정지되지 아니하도록 하여야 한다. 다만, 충압펌프인 경우에는 그러하지 아니하다.
②고가수조의 자연낙차를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다.
1. 고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 소화전 호스 접결구까지의 수직거리를 말한다)는 다음의 식에 따라 산출한 수치 이상이 되도록 할 것
H = h₁+ h₂+ 25
H : 필요한 낙차(m)
h₁: 소방용호스 마찰손실수두(m)
h₂: 배관의 마찰손실수두(m)
2. 고가수조에는 수위계·배수관·급수관·오버플로우관 및 맨홀을 설치할 것
③ 압력수조를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다. <개정 2012.8.20>
1. 압력수조의 압력은 다음의 식에 따라 산출한 수치 이상으로 할 것
P = p₁+ p₂+ p₃+ 0.25
P : 필요한 압력(㎫)
p₁: 소방용호스의 마찰손실수두압(㎫)
p₂: 배관의 마찰손실수두압(㎫)
p₃: 낙차의 환산수두압(㎫)
2. 압력수조에는 수위계·급수관·배수관·급기관·맨홀·압력계·안전장치 및 압력저하 방지를 위한 자동식 공기압축기를 설치할 것.
④가압수조를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다.
1. 가압수조의 압력은 제1항제3호에 따른 방수량 및 방수압이 20분 이상 유지되도록 할 것
2. 삭 제 <2015.1.23.>
3. 가압수조 및 가압원은 「건축법 시행령」제46조에 따른 방화구획 된 장소에 설치 할 것
4. 삭 제 <2015.1.23.>
5. 소방청장이 정하여 고시한 「가압수조식 가압송수장치의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것
3.3배관 등
① 호스접결구는 지면으로부터 높이가 0.5m 이상 1m 이하의 위치에 설치하고 특정소방대상물의 각 부분으로부터 하나의 호스접결구까지의 수평거리가 40m 이하가 되도록 설치하여야 한다.
②호스는 구경 65㎜의 것으로 하여야 한다
③배관은 배관용탄소강관(KS D 3507) 또는 배관 내 사용압력이 1.2 ㎫ 이상일 경우에는 압력배관용탄소강관(KS D 3562) 또는 이음매 없는 동 및 동합금(KS D5301)의 배관용동관이나 이와 동등 이상의 강도·내식성 및 내열성을 가진 것으로 하여야 한다. 다만, 다음 각 호의 어느 하나에 해당하는 장소에는 법 제39조에 따라 제품검사에 합격한 소방용 합성수지배관으로 설치할 수 있다.
1. 배관을 지하에 매설하는 경우
2. 다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우
3. 천장(상층이 있는 경우에는 상층바닥의 하단을 포함한다. 이하 같다)과 반자를 불연재료 또는 준불연재료로 설치하고 그 내부에 습식으로 배관을 설치하는 경우
④급수배관은 전용으로 하여야 한다. 다만, 옥외소화전의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는 배관의 송수를 차단할 수 있거나, 옥외소화전설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.
⑤펌프의 흡입측배관은 다음 각 호의 기준에 따라 설치하여야 한다.
1. 공기고임이 생기지 아니하는 구조로 하고 여과장치를 설치할 것
2. 수조가 펌프보다 낮게 설치된 경우에는 각 펌프(충압펌프를 포함한다)마다 수조로부터 별도로 설치할 것
⑥펌프의 성능은 체절운전 시 정격토출압력의 140%를 초과하지 아니하고, 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능시험배관은 다음 각 호의 기준에 적합하여야 한다.
1. 성능시험배관은 펌프의 토출측에 설치된 개폐밸브 이전에서 분기하여 설치하고, 유량측정장치를 기준으로 전단 직관부에 개폐밸브를 후단 직관부에는 유량조절밸브를 설치할 것
2. 유량측정장치는 성능시험배관의 직관부에 설치하되, 펌프의 정격토출량의 175% 이상 측정할 수 있는 성능이 있을 것
⑦가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 구경 20㎜ 이상의 배관에 체절압력미만에서 개방되는 릴리프밸브를 설치하여야 한다.
⑧동결방지조치를 하거나 동결의 우려가 없는 장소에 설치하여야 한다. 다만, 보온재를 사용할 경우에는 난연재료 성능 이상의 것으로 하여야 한다.
⑨급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브(옥외소화전방수구를 제외한다)는 개폐표시형으로 하여야 한다. 이 경우 펌프의 흡입측배관에는 버터플라이밸브외의 개폐표시형밸브를 설치하여야 한다.
3.4소화전함 등
① 옥외소화전설비에는 옥외소화전마다 그로부터 5m 이내의 장소에 소화전함을 다음 각 호의 기준에 따라 설치하여야 한다.
1. 옥외소화전이 10개 이하 설치된 때에는 옥외소화전마다 5m 이내의 장소에 1개 이상의 소화전함을 설치하여야 한다.
2. 옥외소화전이 11개 이상 30개 이하 설치된 때에는 11개 이상의 소화전함을 각각 분산하여 설치하여야 한다.
3. 옥외소화전이 31개 이상 설치된 때에는 옥외소화전 3개마다 1개 이상의 소화전함을 설치하여야 한다.
②옥외소화전설비의 함은 소방청장이 정하여 고시한 「소화전함 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치하되 밸브의 조작, 호스의 수납 등에 충분한 여유를 가질 수 있도록 할 것. 연결송수관의 방수구를 같이 설치하는 경우에도 또한 같다.
③옥외소화전설비의 소화전함 표면에는 "옥외소화전"이라고 표시한 표지를 하고, 가압송수장치의 조작부 또는 그 부근에는 가압송수장치의 기동을 명시하는 적색등을 설치하여야 한다.
④표시등은 다음 각 호의 기준에 따라 설치하여야 한다.
1. 옥외소화전설비의 위치를 표시하는 표시등은 함의 상부에 설치하되, 설치하되, 소방청장이 정하여 고시한 「표시등의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 할 것
2. 가압송수장치의 기동을 표시하는 표시등은 옥외소화전함의 상부 또는 그 직근에 설치하되 적색등으로 할 것. 다만, 자체소방대를 구성하여 운영하는 경우(「위험물안전관리법 시행령」별표 8에서 정한 소방자동차와 자체소방대원의 규모를 말한다) 가압송수장치의 기동표시등을 설치하지 않을 수 있다.
